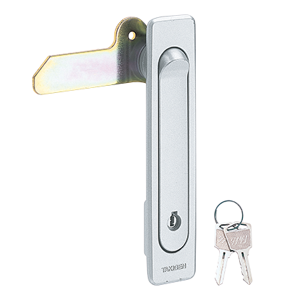

| 평면 스윙 핸들(도장) | |
| A-475-A-SLV |
게재되어 있는 사진은 대표적인 것으로 고객님이 선정한 상품과 다른 경우가 있습니다. 반드시 PDF에서 치수를 확인해 주십시오.
This shows a RoHS-compliant product
문의해 주세요.
|
● 핸들과 스톱퍼가 직결되어 강제 회전할 수 있어서 케이스의 변형에 의한 작동 불량이 없습니다.
● 패널 구멍 치수는 A-160・A-240・기타 A-475 시리즈와 동일합니다. ● 좌우 겸용형(스톱퍼를 뒤집으면 좌우를 바꿀 수가 있습니다.) |
|
●재질: 아연합금(ZDC)
●앞면 마무리: 아크릴계 수지 열처리 도장(실버 메탈릭) ●부속품: 키 2개・나사 세트・전용 스톱퍼 |
|
●배분전반・제어반
|
|
●열쇠 불포함 타입도 있습니다. ●부착 나사를 변경함으로서 판 두께를 크게할 수가 있습니다. A-475-A-1-SLV:3.2mm(M5×12SW) A-475-A-2-SLV・A-475-A-3-SLV:2.3mm(M4×10SW) ●본 제품의 스톱퍼 부착용 나사는 풀림 방지를 위해 ‘풀림 방지제’를 도포할 것을 권장합니다. ●열쇠를 필요 이상으로 회전시키면 자물쇠부・열쇠 선단부가 파손될 우려가 있으므로 주의하십시오. ●본 제품의 자물쇠는 키 선단부에서 조작합니다. |
| 코드 | 03197 | 재질 | 아연 |
| 상품번호 | A-475-A-1-SLV | 단가 | |
| 비고 |
열쇠 포함 제품질량: 260 g 열쇠 번호: No.0200 |
||
| CAD 다운로드 |

|
||
|
|||
| 코드 | 03198 | 재질 | 아연 |
| 상품번호 | A-475-A-2-SLV | 단가 | |
| 비고 |
열쇠 포함 제품질량: 213 g 열쇠 번호: No.0200 |
||
| CAD 다운로드 |
|
||
|
|
|||
| 코드 | 03199 | 재질 | 아연 |
| 상품번호 | A-475-A-3-SLV | 단가 | |
| 비고 |
열쇠 포함 제품질량: 173 g 열쇠 번호: No.0200 |
||
| CAD 다운로드 |
|
||
|
|
|||
