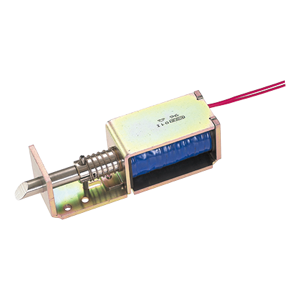

| 보급형 솔레노이드 록(통전 시 해제형) |
|
| LE-30-21 / LE-30-22 / LE-30-23 |
게재되어 있는 사진은 대표적인 것으로 고객님이 선정한 상품과 다른 경우가 있습니다. 반드시 PDF에서 치수를 확인해 주십시오.
This shows a RoHS-compliant product
문의해 주세요.
|
LE-30-23 · LE-30-22 · LE-30-21 ● 소・중형 도어용 전기자물쇠● 래치기구(자동 잠금 타입) ● 전원을 ON하여 해제하는 솔레노이드형 전기자물쇠(통전 시 해제형)
|
|
LE-30-23 · LE-30-22 · LE-30-21 ●정격전압: DC24V±5%●통전율: 100%(연속정격) ●사용 주위 온도: -5 ~ +40℃ (동결하지 않을 것) ●사용 주위 습도: 85%RH 이하 (결로가 없을 것)
|
|
LE-30-23 · LE-30-22 · LE-30-21 ●패스박스・각종 케이스
|
|
LE-30-23 · LE-30-22 · LE-30-21 ●DC24V 이외의 사양은 특주입니다. AC100V 타입은 LE-60(1435페이지)을 참조하십시오.●본 제품의 래치 스트록 및 당기는힘, 압출력은 수평 부착 시의 값입니다. ●주위 온도 40℃에서 코일 온도 상승분이 약 65℃가 되는 소비전력을 정격전압(연속정격)으로 합니다. ●솔레노이드에 연속 통전하면 고온(70℃ 전후)이 됩니다. 손이 닿을 우려가 있는 경우에는 방열을 고려한 후 화상 방지 처치를 하십시오. ●통전 작동 시에는 래치에 대한 부하를 제거하십시오. ●솔레노이드에 극성(+・-)은 없습니다.
|
| 코드 | 50230 | 재질 | |
| 상품번호 | LE-30-21 | 단가 | |
| 비고 | 제품질량: 257 g | ||
| CAD 다운로드 |

|
||
|
|||
| 코드 | 50231 | 재질 | |
| 상품번호 | LE-30-22 | 단가 | |
| 비고 | 제품질량: 129 g | ||
| CAD 다운로드 |
|
||
|
|
|||
| 코드 | 50232 | 재질 | |
| 상품번호 | LE-30-23 | 단가 | |
| 비고 | 제품질량: 46 g | ||
| CAD 다운로드 |
|
||
|
|
|||
