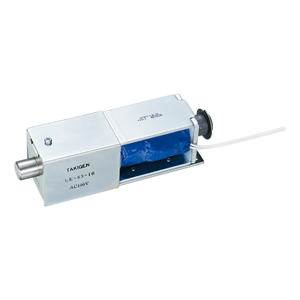

| AC 솔레노이드 록(통전 시 잠금형) | |
| LE-63 |
게재되어 있는 사진은 대표적인 것으로 고객님이 선정한 상품과 다른 경우가 있습니다. 반드시 PDF에서 치수를 확인해 주십시오.
This shows a RoHS-compliant product
문의해 주세요.
|
● 솔레노이드 록의 교류 타입
● 소・중형 도어용 전기자물쇠 ● 앞면・뒷면 부착 겸용(앞면 부착 시에는 커버를 분리하여 작업하십시오. LE-63-10은 뒷면 부착 한정입니다.) ● 원격 조작으로 잠글 수 있습니다. ● 보호 커버 부속(분리 가능) ● 잠금 확인 스위치 부착 |
|
●정격전압: AC100V±5%
●통전율: 100%(연속정격) ●확인 스위치 정격: AC125V,1A・DC30V, 0.5A(저항 부하) ●사용 주위 온도: -5 ~ +40℃(동결하지 않을 것) ●사용 주위 습도: 45~85%RH(결로가 없을 것) |
|
●패스박스・각종 기기
|
|
●바리스터 내장 ●AC100V 이외의 사양은 특주입니다. DC24V 타입은 LE-33-10~11(1440페이지) ●본 제품의 래치 스트록 및 당기는힘, 압출력은 수평 부착 시의 값입니다. ●주위 온도 40℃에서 코일 온도 상승분이 약 65℃가 되는 소비전력을 정격전압(연속정격)으로 합니다. ●솔레노이드에 연속 통전하면 고온(70℃ 전후)이 됩니다. 손이 닿을 우려가 있는 경우에는 방열을 고려한 후 화상 방지 처치를 하십시오. ●통전 작동 시에는 래치에 대한 부하를 제거하십시오. |
| 코드 | 50217 | 재질 | |
| 상품번호 | LE-63-10 | 단가 | |
| 비고 | 제품질량: 683 g | ||
| CAD 다운로드 |

|
||
|
|||
| 코드 | 50218 | 재질 | |
| 상품번호 | LE-63-10-S | 단가 | |
| 비고 |
잠금/해제 확인 스위치 제품질량: 692 g |
||
| CAD 다운로드 |
|
||
|
|
|||
| 코드 | 50219 | 재질 | |
| 상품번호 | LE-63-11 | 단가 | |
| 비고 | 제품질량: 300 g | ||
| CAD 다운로드 |
|
||
|
|
|||
