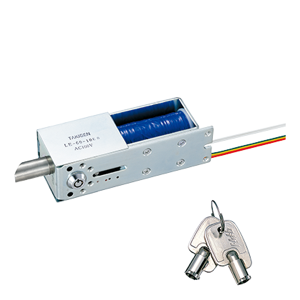

| AC 솔레노이드 록(통전 시 해제형) | |
| LE-60 |
게재되어 있는 사진은 대표적인 것으로 고객님이 선정한 상품과 다른 경우가 있습니다. 반드시 PDF에서 치수를 확인해 주십시오.
This shows a RoHS-compliant product
문의해 주세요.
|
● 솔레노이드 록의 교류 타입
● 래치기구(자동 잠금 타입) ● 원격 조작으로 해제할 수 있습니다. ● 앞면・뒷면 부착 겸용(앞면 장착 시에는 커버를 분리하여 작업하십시오.) ● 통전 중이 아니라도 해제할 수 있는 비상 해제용 자물쇠를 포함합니다. (LE-60-E・ES) ● 잠금/해제 신호로 확인할 수 있습니다. (LE-60-S・ES) |
|
●통전율: 100%(연속정격)
●사용 주위 온도: -5 ~ +40℃(동결하지 않을 것) ●사용 주위 습도: 85%RH 이하(결로가 없을 것) ●LE-60-10-S・ES용 스위치 정격(저항 부하): AC125V・1A, DC30V・0.5A |
|
●패스박스・각종 기기
|
|
●바리스터 내장 ●AC100V 이외의 사양은 특주입니다. DC24V 타입은 LE-30(1436~1438페이지)을 참조하십시오. ●본 제품의 래치 스트록 및 당기는힘, 압출력은 수평 부착 시의 값입니다. ●주위 온도 40℃에서 코일 온도 상승분이 약 65℃가 되는 소비전력을 정격전압(연속정격)으로 합니다. ●솔레노이드에 연속 통전하면 고온(70℃ 전후)이 됩니다. 손이 닿을 우려가 있는 경우에는 방열을 고려한 후 화상 방지 처치를 하십시오. ●통전 작동 시에는 래치에 대한 부하를 제거하십시오. ●잠금/해제는 자물쇠의 구조상 열쇠로 밀면서 돌려 주십시오. |
| 코드 | 50205 | 재질 | |
| 상품번호 | LE-60-10 | 단가 | |
| 비고 | 제품질량: 651 g | ||
| CAD 다운로드 |

|
||
|
|||
| 코드 | 50206 | 재질 | |
| 상품번호 | LE-60-10-E | 단가 | |
| 비고 |
비상 해제용 자물쇠 부착 제품질량: 651 g |
||
| CAD 다운로드 |
|
||
|
|
|||
| 코드 | 50207 | 재질 | |
| 상품번호 | LE-60-10-S | 단가 | |
| 비고 |
잠금/해제 확인 스위치 잠금/해제 확인 스위치 부착 제품질량: 651 g |
||
| CAD 다운로드 |
|
||
|
|
|||
| 코드 | 50208 | 재질 | |
| 상품번호 | LE-60-10-ES | 단가 | |
| 비고 |
비상 해제용 자물쇠・확인 스위치 비상 해제용 자물쇠, 잠금/해제 확인 스위치 부착 제품질량: 651 g |
||
| CAD 다운로드 |
|
||
|
|
|||
| 코드 | 50212 | 재질 | |
| 상품번호 | LE-60-11 | 단가 | |
| 비고 | 제품질량: 296 g | ||
| CAD 다운로드 |
|
||
|
|||
