| 솔레노이드 록(통전 시 해제형) | |
| LE-30-10 |

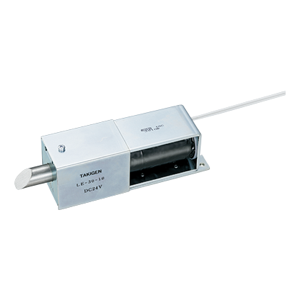

게재되어 있는 사진은 대표적인 것으로 고객님이 선정한 상품과 다른 경우가 있습니다. 반드시 PDF에서 치수를 확인해 주십시오.
This shows a RoHS-compliant product
문의해 주세요.
|
● 비상 해제 기구 부착 가능
● 래치기구(자동 잠금 타입) ● 앞면・뒷면 부착 겸용(앞면 장착 시에는 커버를 분리하여 작업하십시오.) ● 보호 커버 포함(분리 가능) ● LE-30-10에는 전용의 비상 해제용 자물쇠 부착 및 잠금/해제 확인 스위치 부착 제품이 있습니다. (본 그림은 LE-30-10-ES형입니다.) |
|
●정격전압: DC24V ±5%
●소비전력: 9.5W ●소비전류: 396mA ●통전율: 100%(연속정격) ●전원을 ON하여 해제하는 솔레노이드형 전기자물쇠(통전 시 해제형) ●래치 인입력(수평 시): 2.94N ●래치 압출력(수평 시): 3.72N ●비상 해제용 자물쇠: T750 ●확인 스위치 정격(저항 부하) AC125V,1A・DC30V,0.5A ●사용 주위 온도: -5 ~ +40℃(동결하지 않을 것) ●사용 주위 습도: 85%RH 이하(결로가 없을 것) |
|
●패스박스・각종 케이스
|
|
●DC24V 이외의 사양은 특주입니다. AC100V 타입은 LE-60(1435페이지)을 참조하십시오. ●본 제품의 래치 스트록 및 당기는힘, 압출력은 수평 부착 시의 값입니다. ●주위 온도 40℃에서 코일 온도 상승분이 약 65℃가 되는 소비전력을 정격전압(연속정격)으로 합니다. ●비상 해제용 자물쇠는 구조상 열쇠를 밀면서 돌려 주십시오. ●솔레노이드에 연속 통전하면 고온(70℃ 전후)이 됩니다. 손이 닿을 우려가 있는 경우에는 방열을 고려한 후 화상 방지 처치를 하십시오. ●통전 작동 시에는 래치에 대한 부하를 제거하십시오. ●래치의 테이퍼 방향을 변경한 것도 제작합니다. 문의해 주십시오. ●솔레노이드에 극성(+・―)은 없습니다. |
| 코드 | 50114 | 재질 | |
| 상품번호 | LE-30-10 | 단가 | |
| 비고 |
본체만 제품질량: 740 g |
||
| CAD 다운로드 |

|
||
|
|||
| 코드 | 50123 | 재질 | |
| 상품번호 | LE-30-10-E | 단가 | |
| 비고 |
비상 해제용 자물쇠 부착 제품질량: 740 g |
||
| CAD 다운로드 |
|
||
|
|
|||
| 코드 | 50124 | 재질 | |
| 상품번호 | LE-30-10-S | 단가 | |
| 비고 |
잠금/해제 확인 스위치 잠금/해제 확인 스위치 부착 제품질량: 740 g |
||
| CAD 다운로드 |
|
||
|
|
|||
| 코드 | 50125 | 재질 | |
| 상품번호 | LE-30-10-ES | 단가 | |
| 비고 |
비상 해제용 자물쇠・확인 스위치 비상 해제용 자물쇠, 잠금/해제 확인 스위치 부착 제품질량: 740 g |
||
| CAD 다운로드 |
|
||
|
|
|||
